Paraviewを用いた3Dデータ表示

ここでは、Paraviewを用いてR2D2の計算結果を三次元表示する方法を説明する。

データ準備

すでに計算を実行していて、何らかのデータが準備できている状況を想定する。データをParaviewで扱うためにVTKフォーマットに変換する。変換後に用意するべきデータは

ある物理量の三次元データ
ある物理量の : $\tau=1$ でのデータ

それぞれのデータのためにpyR2D2では以下の関数が用意してある。

pyR2D2.write.vtk.write_3D() pyR2D2.write.vtk.write_3D_vector() pyR2D2.write.vtk.write_optical_surface()

例えば、以下のようにして実行する

run init #　初期設定
d.read.qq_3D(100) # 100番目の3次元データを読込
bb = sqrt(d.qq['bx']**2 + d.qq['by']**2 + d.qq['bz']**2) # 磁場の強さを計算
d.read.tau(100) # 100番目のtau=1の2次元データを読込

pyR2D2.write.vtk.write_3D(bb,x,y,z,'bb.vtk','bb')
# 変数名をbbとしてファイル名bb.vtkに3次元データを出力
pyR2D2.write.write_optical_surface(d.qt['in'],d.qt['he'],y,z,'in.vtk','in')
# 変数名をinとしてファイル名in.vtkに2次元データを出力

Paraviewを用いて3次元表示

ParaviewのサイトからParaviewをダウンロード。Windows, Linux, macOSのそれぞれのソフトウェアがあるのでインストール方法は各自確認すること。ここでは、macOSでの利用方法を示すが、確認している限りは、Linuxでもほとんど同じ。ここでは非常に簡単にParaviewの使い方を説明する。詳しくはParaviewの公式マニュアルなどを読むこと。

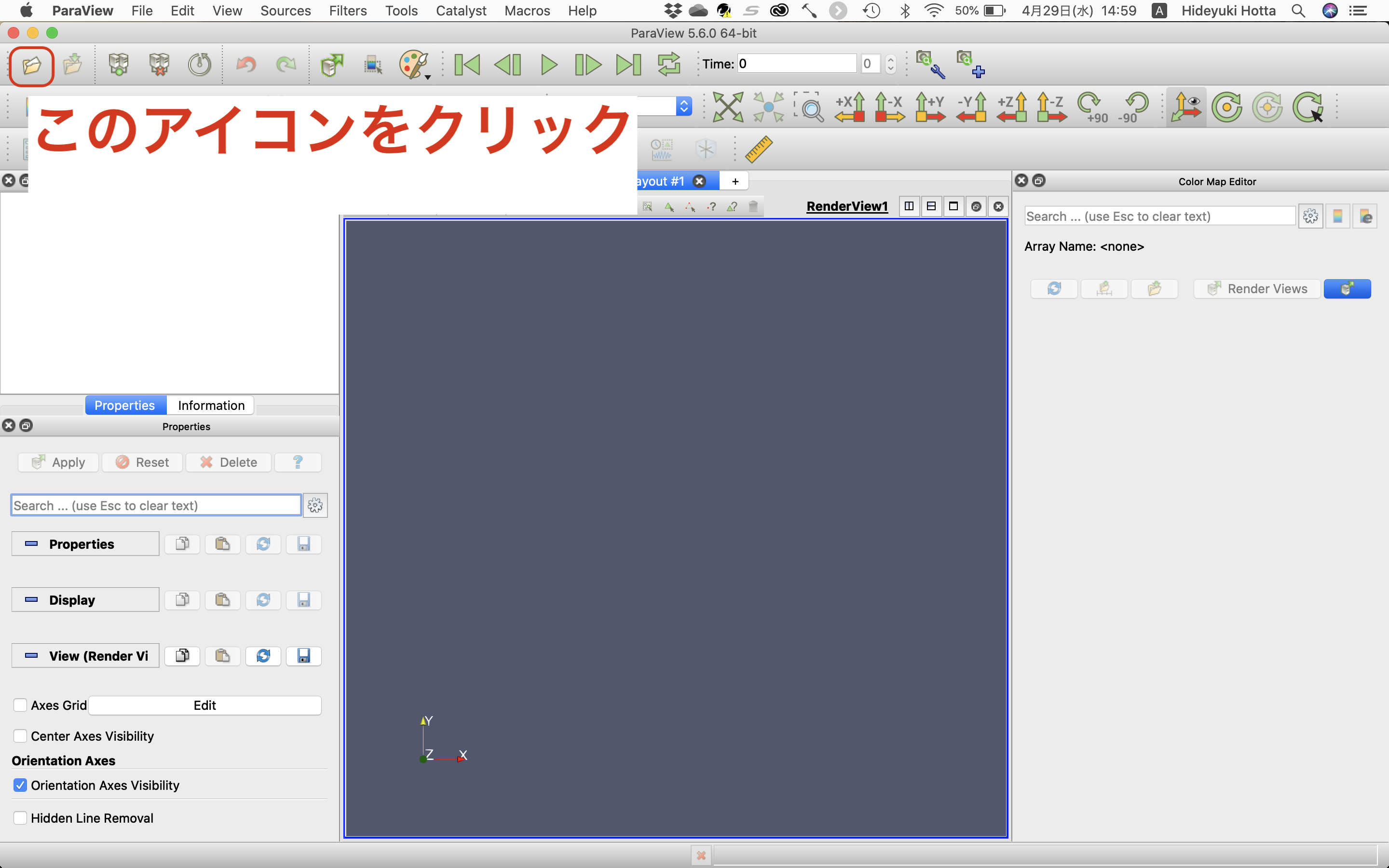

まず右上のファイルアイコンをクリック

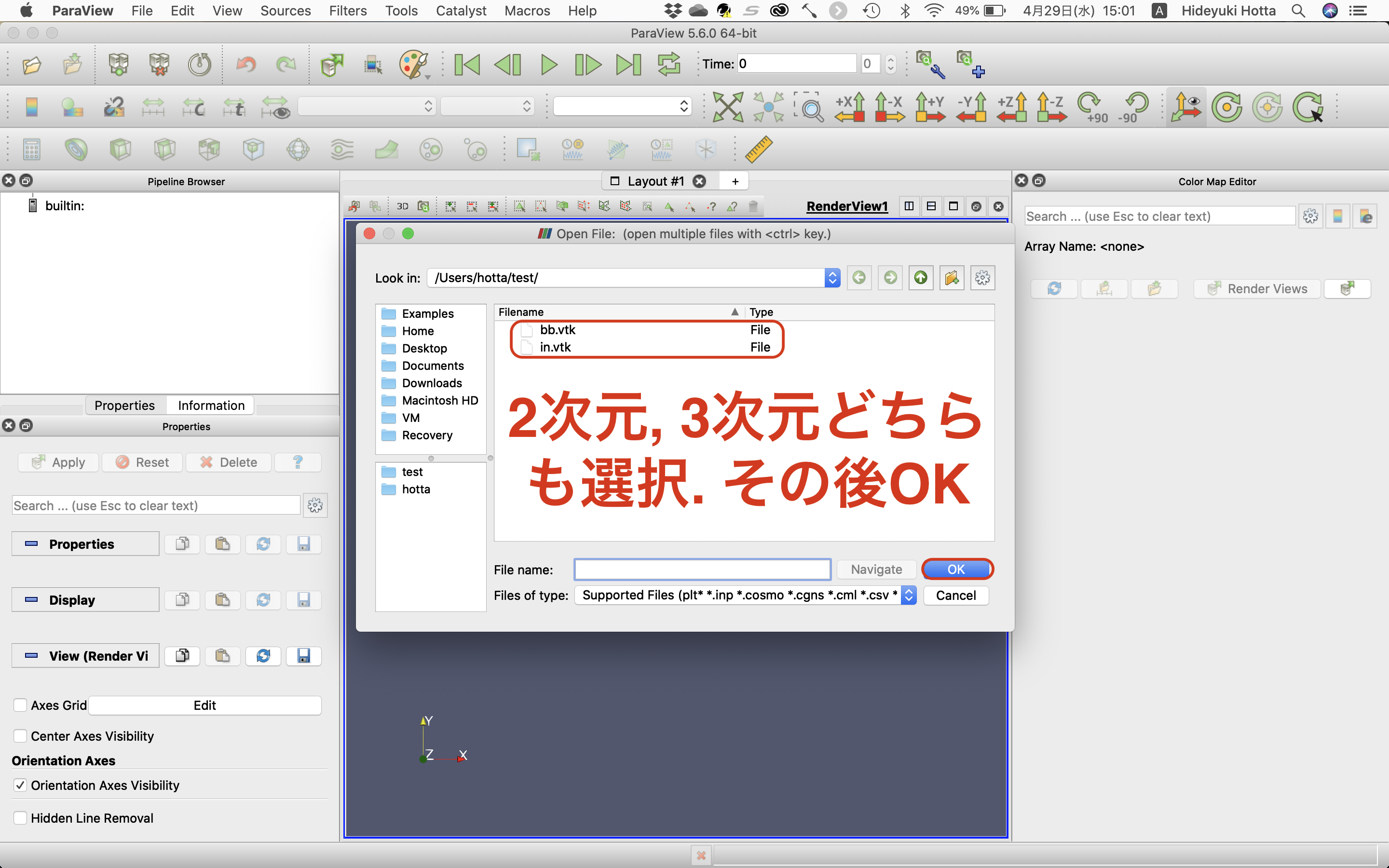

Pythonで生成したファイルを選択。2次元, ３次元ファイルどちらも選択する。一個一個選択しても良いし、一度に選択しても良い。時系列データの時は、すべてを一度に選択するとアニメーションを作りやすい。

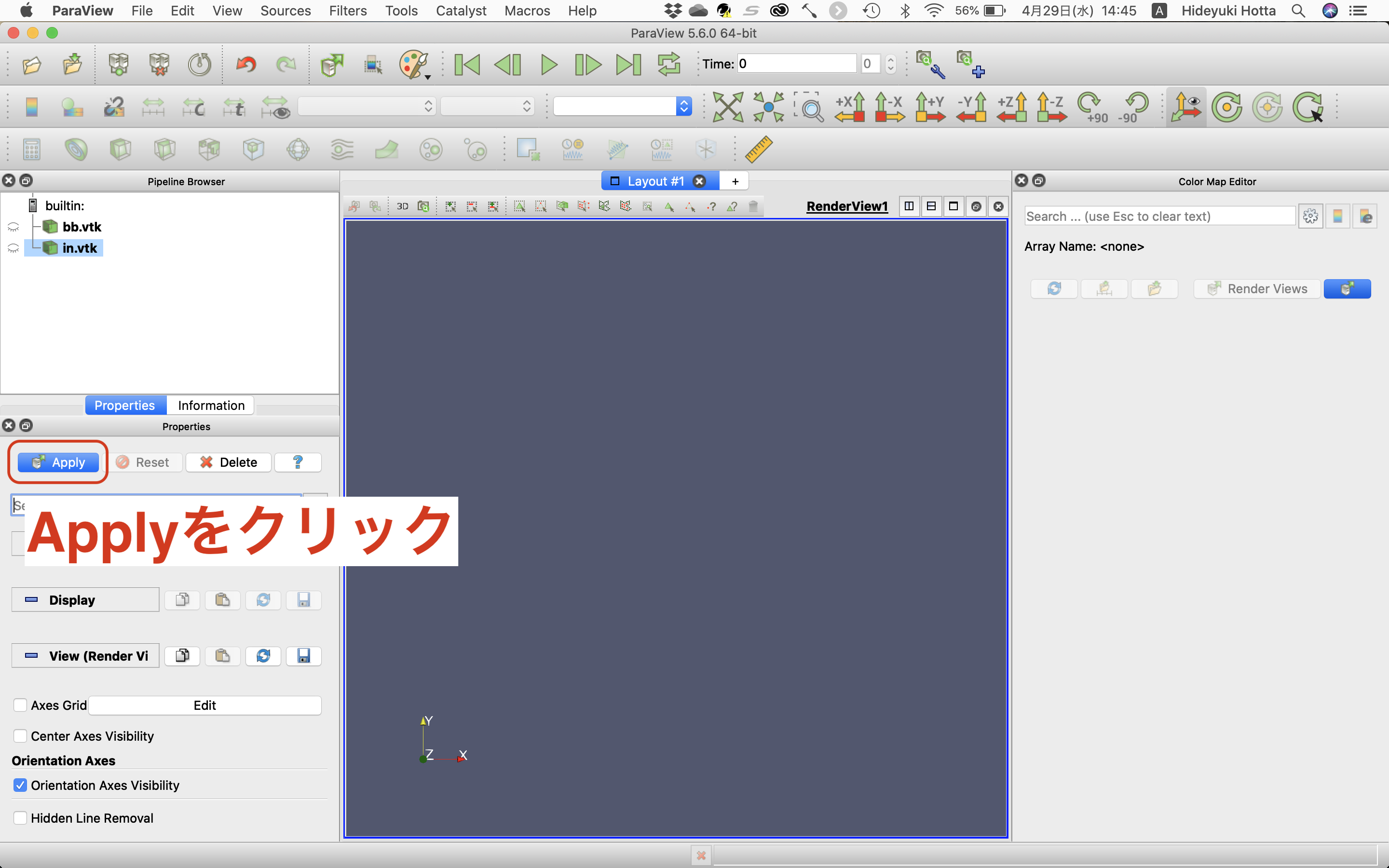

Applyをクリック。選択した二つのデータが表示される。

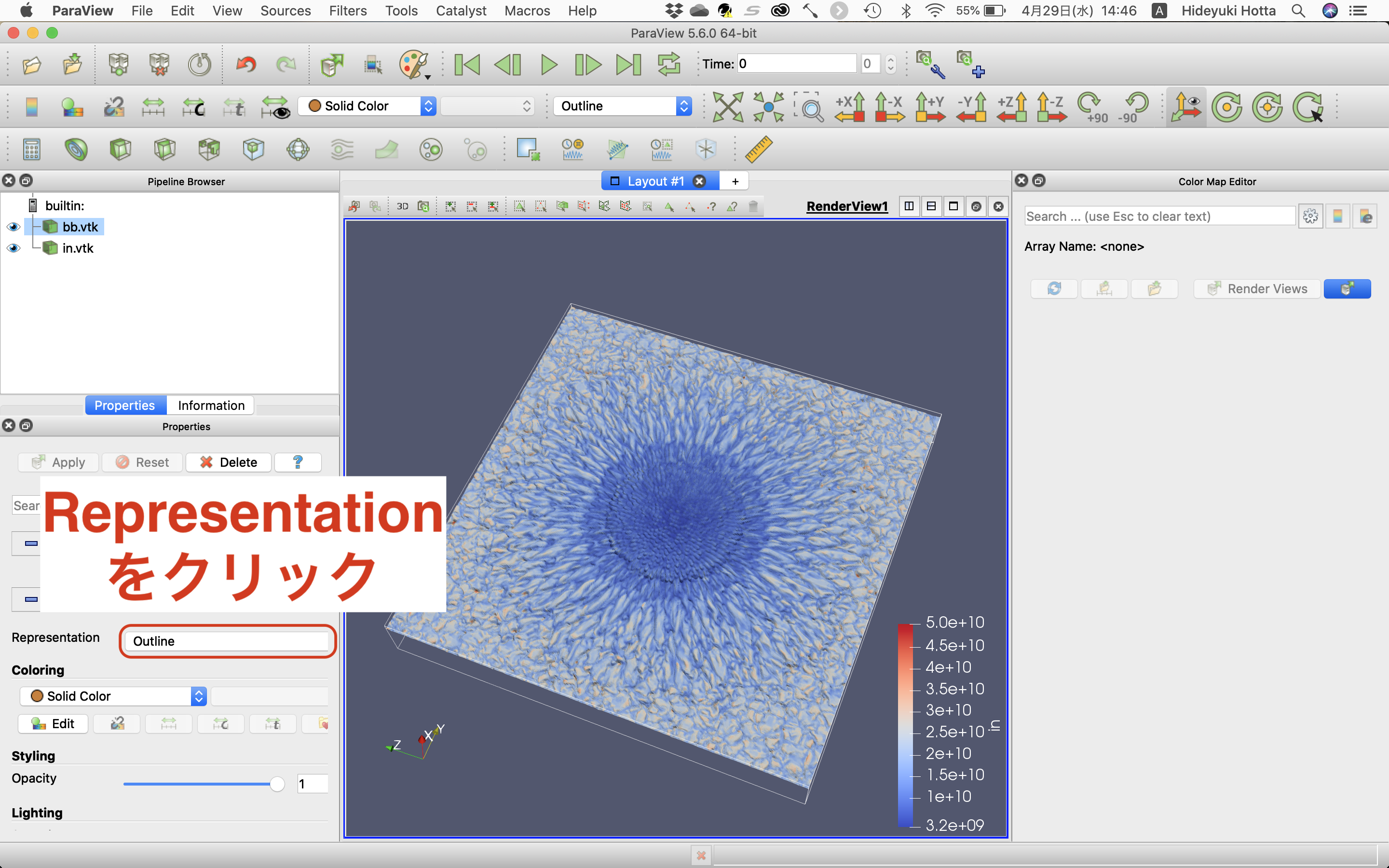

2次元データの方は、すぐに面として表示されるが、三次元データは表示方法を選ぶ必要がある。

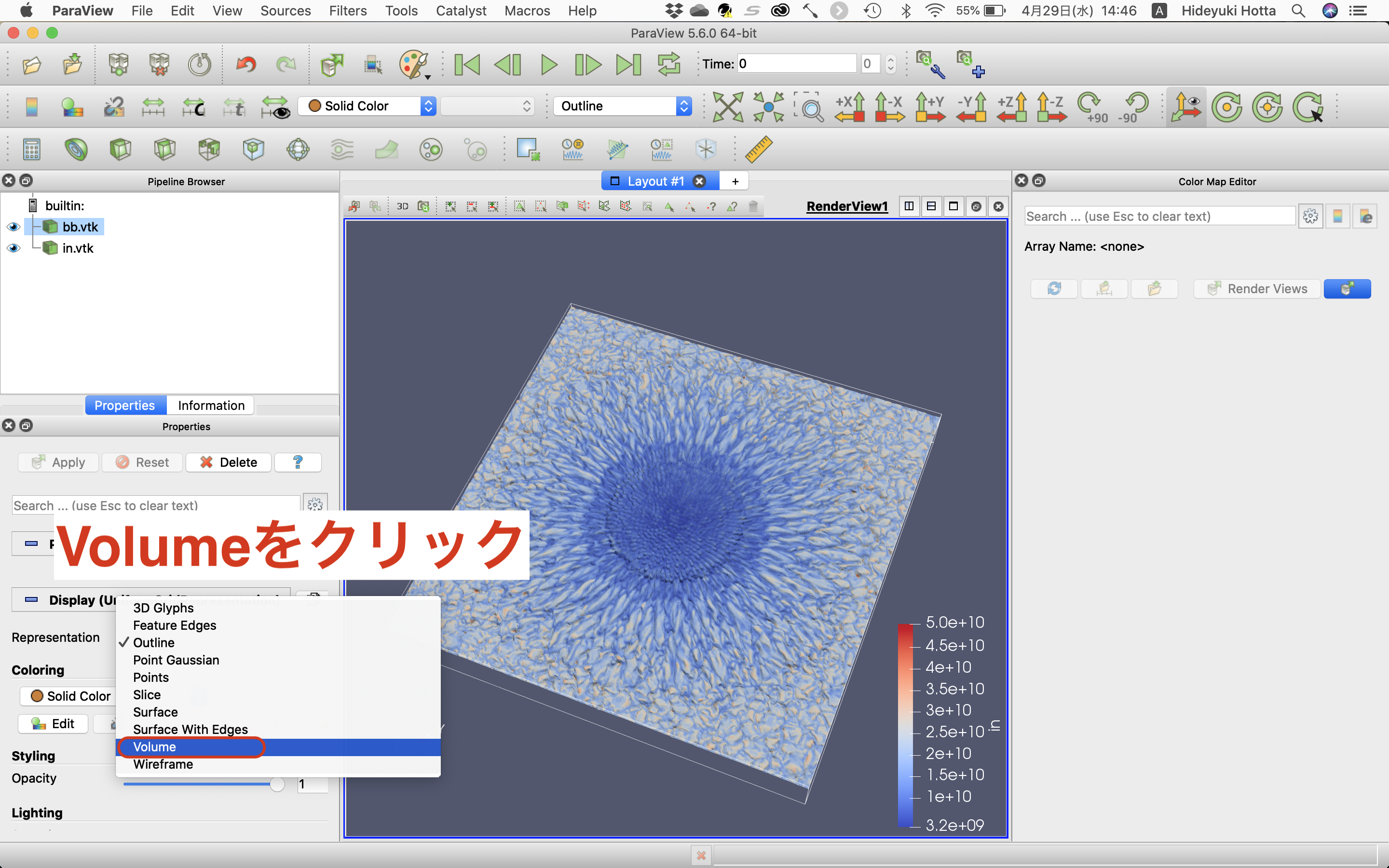

三次元データのボリュームレンダリングが行いたいので、Volumeを選ぶ。

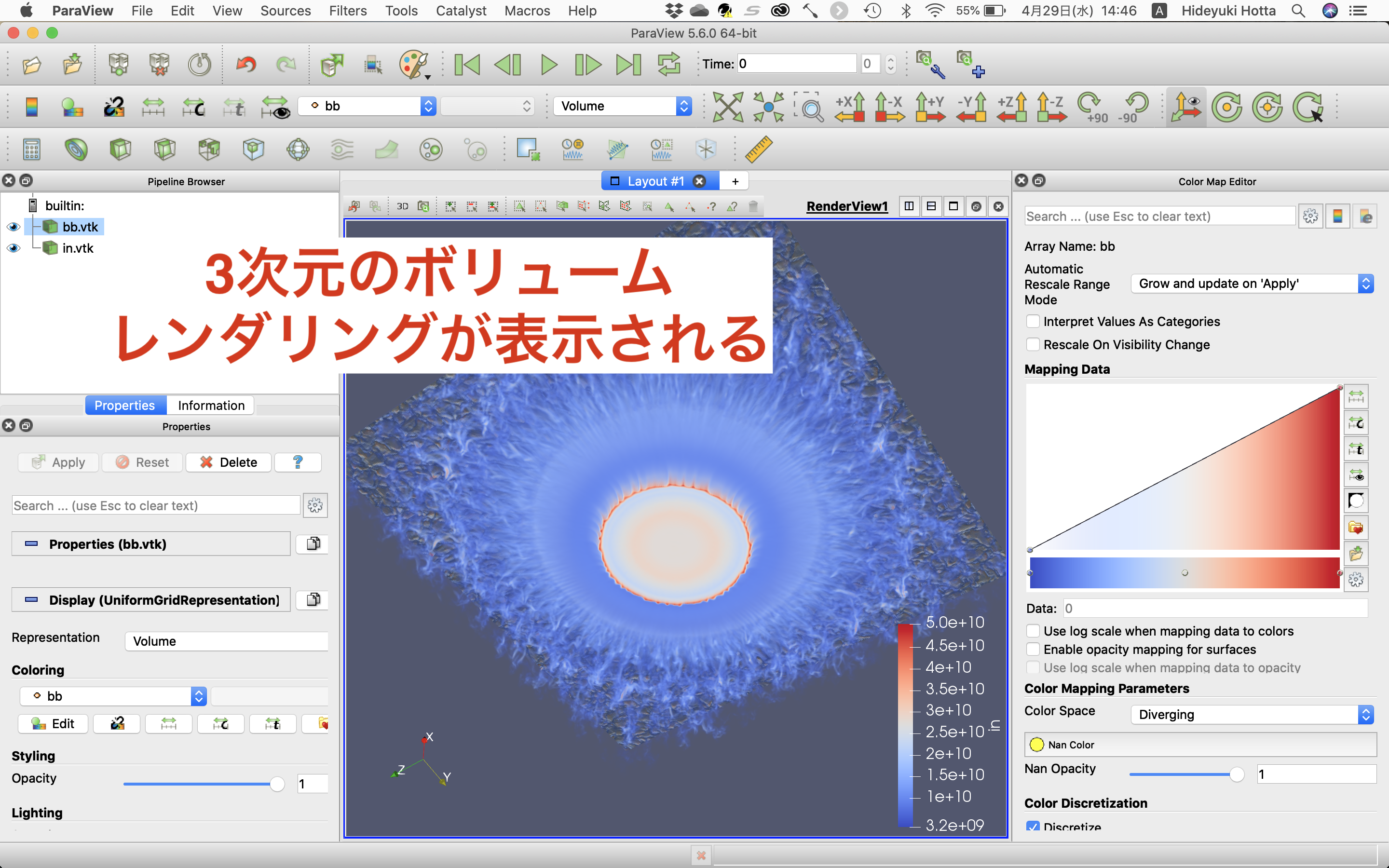

三次元データのボリュームレンダリングが表示されるので、便宜描画を回転させるなどして、解析する。
